本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

静音火力发交流接触器组高低压配配电盘的角色： 1、适宜的分派能耗。 2、简便对三极管的开关实际操作。 3、有较高的可靠隔离游戏等级，能抽象化的提示 电线的导通壮态。

项目名称：656KW重油并网发三相电机柜单机配电箱主要元件明细清单
配电装置箱首要开关元件菜单
顺序号	英文名称	类型规格型号	公司的	使用量	生产厂
1	塑壳万能断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发减速发动机组发动机组控住器	HGM6110	只	1	众智
3	发电站机转速比把控好器	C2002	只	1	孚创
4	整流电源适配器板块	DC24V	只	1	众智
5	微型中间的继电子产品	HH54P    DC24V	只	2	正泰
6	小规模里头继电子元件	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

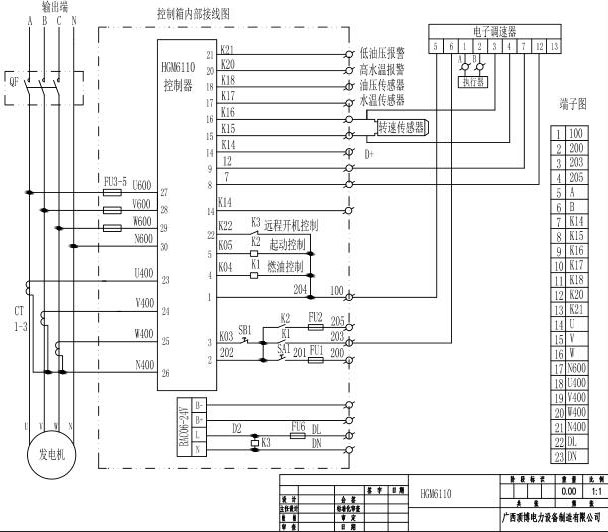

656KW广西顶博发电机组制造单机配电箱元件线路图
